Если Вы хотите заказать фитинг из нержавеющей стали, замените первые две цифры артикула с 20.... на 21....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 304, замените первые две цифры артикула с 20.... на 44....

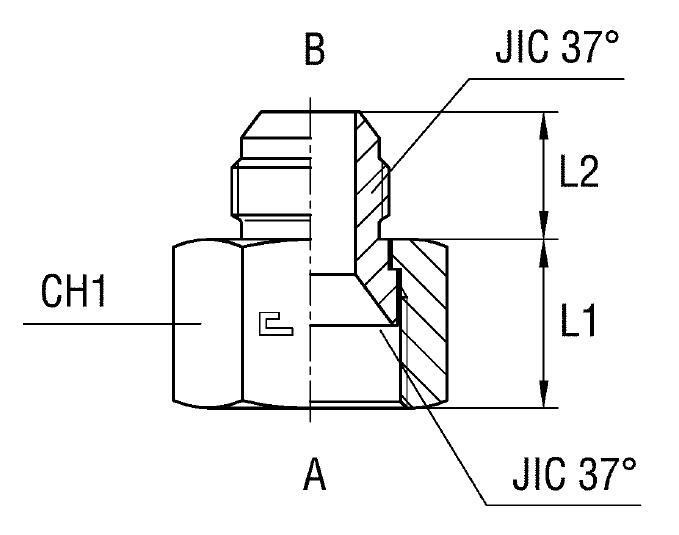

Характеристики

Артикул

Бренд

CH1

L1 (мм)

L2 (мм)

Ø трубы AM

Ø трубы AW

Ø трубы BM

Ø трубы BW

WP (bar)

Вид

резьба JIC 37° A

резьба JIC 37° B

серия

Стандарт ТС

203431.3

CAST

28,9

21,9

18-20

3/4

290

1 5/16-12

1 1/16-12

Универсальная

Соединения 37° SAE J514

D трубы AM

25
D трубы AW

1
D трубы BM

18-20
D трубы BW

3/4
WP (bar) рабочее давление

290
Вид

Y
Размер CH1

41
Размер L1 (мм)

28,9
Размер L2 (мм)

21,9
Размер резьбы 13

1 1/16-12
Размер резьбы 9

1 5/16-12
Серия

Универсальная
Стандарт трубных соединений

Соединения 37° SAE J514

Код

* буквы на русском языке
